高性能可變數據噴墨打印引擎

Morpho 系列噴墨打印引擎共包含6個型號—108/ 108D/ 216/ 216D/ 324/ 432，應用于單色可變數據印刷（VDP）噴墨打印，能以標準或雙倍速度打印108 mm、216 mm、324 mm或432 mm的寬度。

采用高精度高速度的Kyocera KJ4 噴頭技術，Morpho可滿足人們?nèi)找嬖鲩L的、苛刻的打印需求，Morpho可打印圖像、條形碼、序列號、日期、時間和文本等可變數據至帶涂層或無涂層的底材。

Morpho適用于卷筒印刷、單張印刷、在線或離線模式的定向標記印刷。模塊化設計使得Morpho能夠靈活地與其他技術相結合，如進紙、UV固化、相機監測或PC控制。Morpho的各種噴頭模塊還可以與Morpho Color結合為一個更加復雜的打印系統，應用于不同打印寬度和打印位置。

Morpho以600 × 600 DPI的超高分辨率完成打印，文字邊緣清晰銳利，小至4pt的文本仍清晰可辨。

單色印刷
600 DPI 打印分辨率
最大打印寬度為432 mm
速度高達400米/ 分鐘
UV光固化、水性染料、顏料或MICR墨水
基于Kyocera KJ4噴頭

Morpho
Morpho
Morpho
Morpho

功能特性

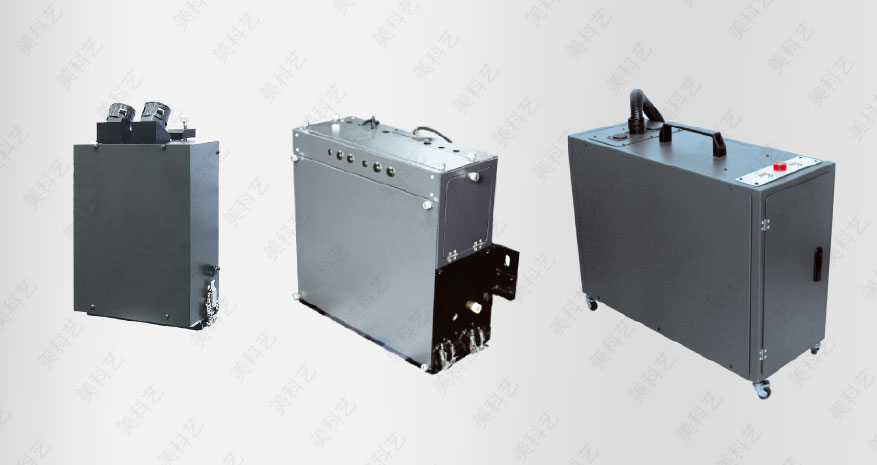

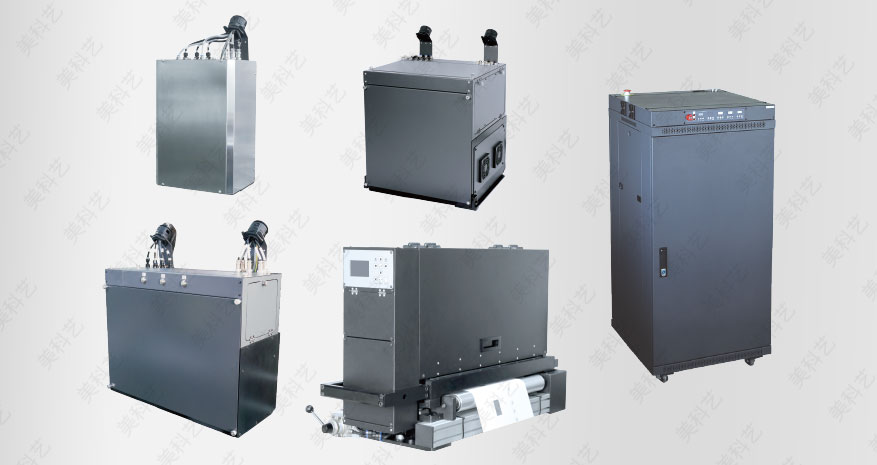

Morpho噴墨打印引擎包括：

數據圖像處理器
打印控制機柜/ 供墨系統控制箱
噴頭模塊
鋁合金支架（選配）
MagicPage VDP軟件
專業版打印機控制軟件 (PCS Pro)

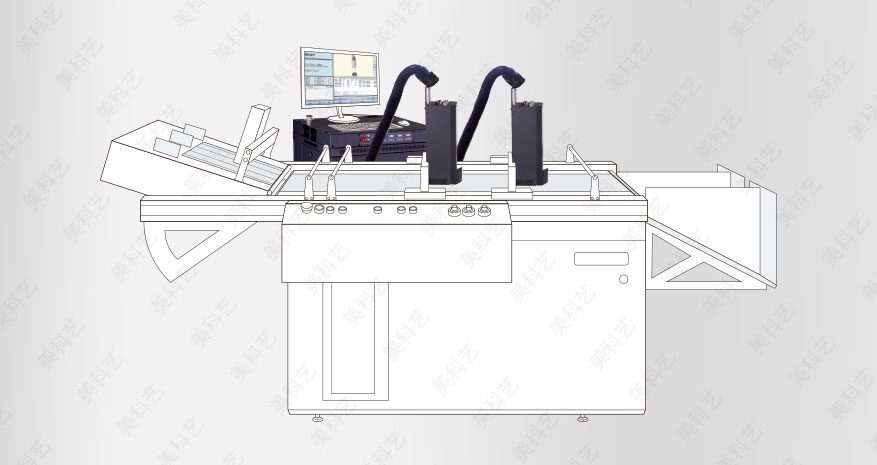

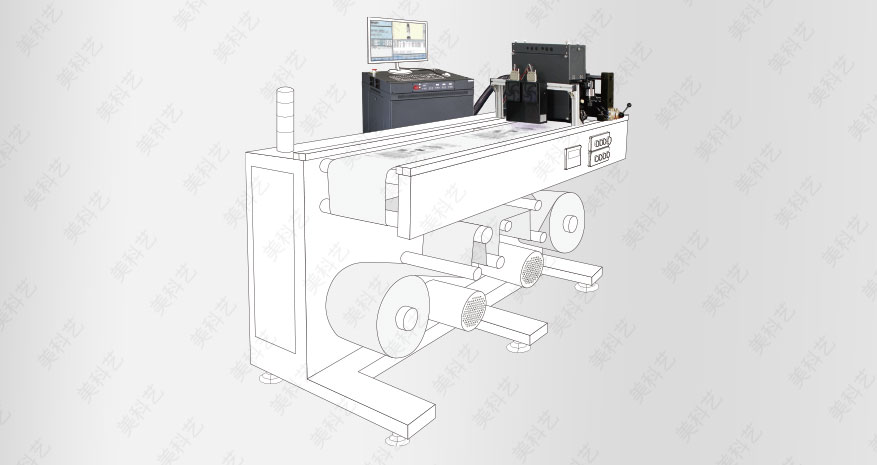

作為數字附加模塊，Morpho 系列可以輕松集成到任何現有印刷機中，使其成為經濟高效的彩色數字印刷機。

1、數據圖像處理器

安裝于PC的數據圖像處理器通過PCIe接口與PC主板連接
支持1至8個噴頭灰度級模式下240 M/s持續傳輸

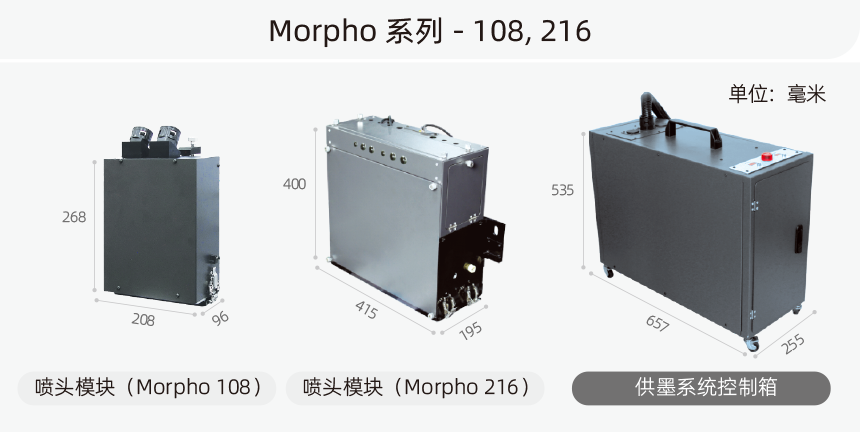

2、噴頭模塊

噴頭用電管理及噴頭溫度控制
配備墨水液位傳感器的副墨盒
具有防倒吸功能的副墨盒

3-1、供墨系統

（噴頭模塊包含2個型號：Morpho 108、Morpho 216 。）

攜3升大容量墨罐的自動供墨系統
配備數碼顯示的墨水負壓系統

3-2、打印控制機柜

（噴頭模塊包含2個型號：Morpho 108、Morpho 216 。）

工業集中供電和送風系統
攜3升大容量墨罐的自動供墨系統
配備數碼顯示的墨水負壓系統

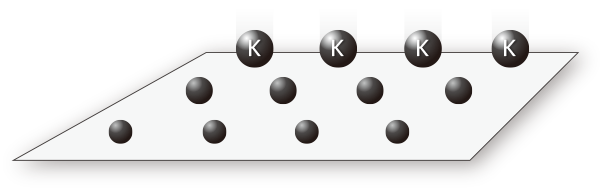

可變墨滴尺寸控制

先進的可變墨滴控制技術可實現1到3 個灰度級墨滴尺寸控制，從圖像漸變與顏色上大大改進了打印質量

獲得專利的噴頭模塊安裝支架

操作人員可通過三向調整安裝支架精細調整每個噴頭模塊X、Y和Z軸方向的角度

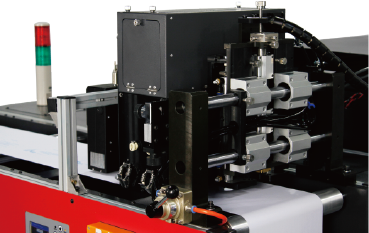

安裝于支架的Morpho 216噴頭模塊

支持的對象、字體和條形碼

文本、數字、序列號、日期、時間、條形碼、二維碼、圖形及圖像等
TrueType字體和OpenType字體
一維碼包括 EAN 13、EAN 8、Code 39、Code 128、Codabar 2 Widths、GS1 DataBar (RSS-14)、Interleaved 2 of 5、UPC-A和USPS PostNet
二維碼包括 PDF417、QR Code 和 Data Matrix

支持針對支票打印的MICR標準

E-13B 和CMC-7字體

應用領域

技術參數

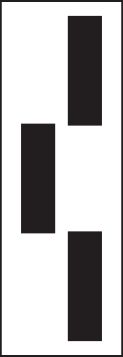

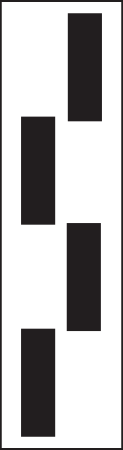

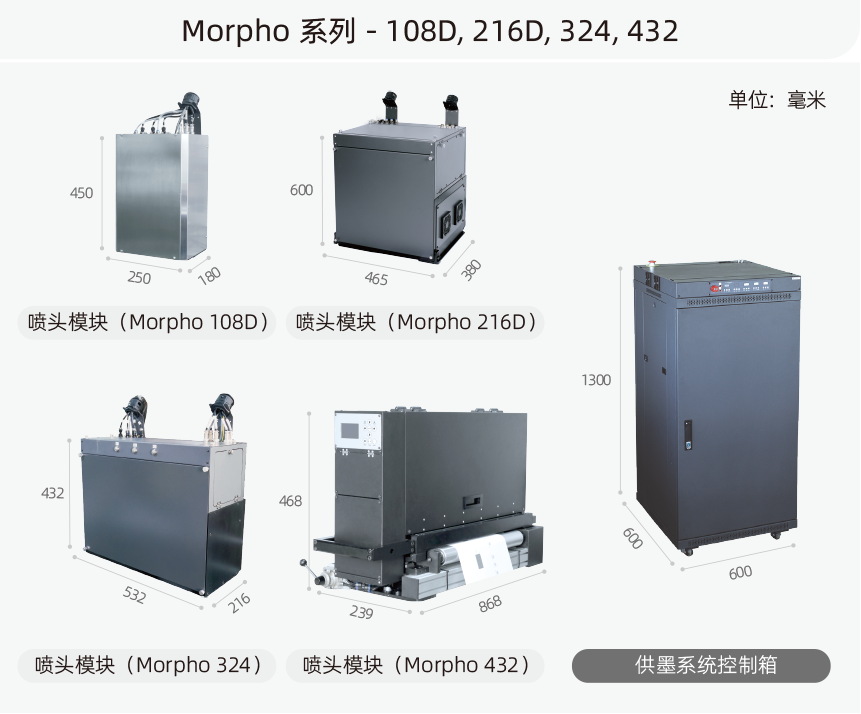

靈活的模塊組合

基于模塊化設計，本系統可靈活組合多個噴頭模塊（含不同型號），從而打造高度適配的打印方案，精準應對多樣化需求。從打印寬度、打印位置到色彩模式（單色/彩色），均支持按需配置。下圖為一組示例配置。

缺墨自動報警
經驗證的墨水系統
精準的墨水負壓控制
可現場升級的固件及軟件
在線監測及自動糾偏系統實時監測分析預印標識，并根據結果精細調整噴墨位置，大幅提高成品率

基本參數

噴頭模塊*		標準速度				雙倍速度
		108	216	324	432	108D	216D

噴頭種類		Kyocera KJ4
噴頭數量		1	2	3	4	2	4
打印寬度		108 mm	216 mm	324 mm	432 mm	108 mm	216 mm
墨水		UV光固化墨水,水性染料、顏料或MICR墨水
顏色		單色
打印分辨率		600 DPI
墨滴大小	水性墨水	5 pL, 7 pL, 12 pL, 18 pL
	UV墨水	6 pL, 7 pL, 11 pL, 14 pL
打印類型		圖像、標識、文本、序列號、條形碼、日期、時間和MICR字體等

打印效率

（單位：米/分鐘）

噴頭模塊		108, 216, 324, 432		108D, 216D
噴頭類型		標準噴頭	高速噴頭	標準噴頭	高速噴頭
水性墨水	600 × 300 DPI	150	200	300	400
水性墨水	600 × 600 DPI	75	100	150	200
UV墨水	600 × 300 DPI	100	150	200	300
UV墨水	600 × 600 DPI	50	75	100	150

* 客戶可定制不同版本，包括不同打印寬度、顏色數量及打印分辨率。如有需求，請與我們聯系。

應用軟件

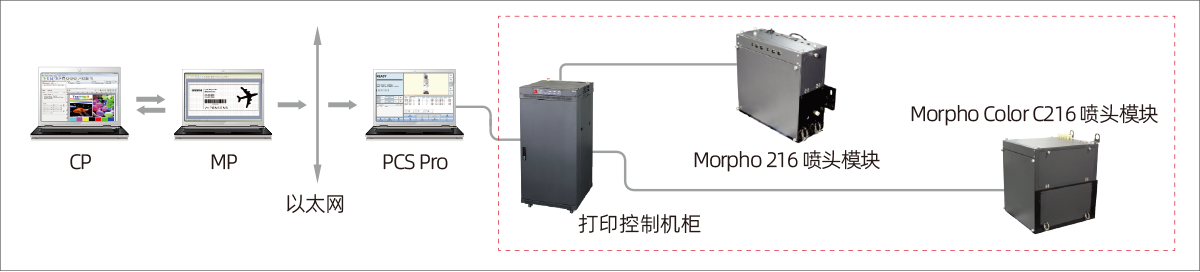

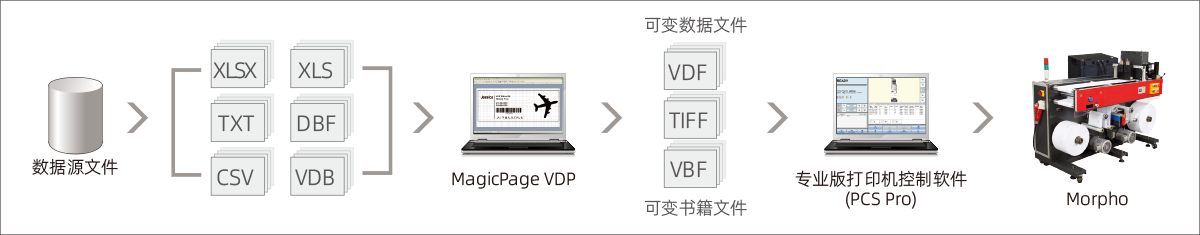

高效的工作流程

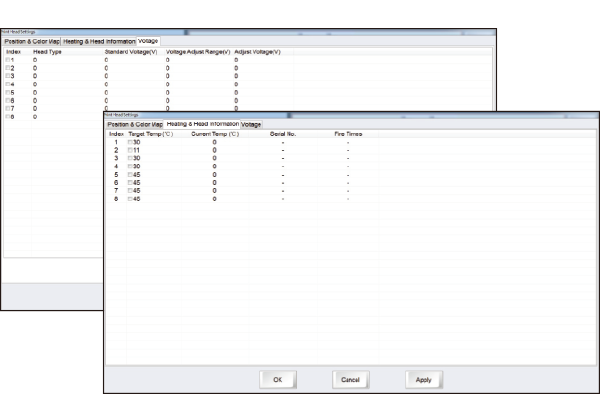

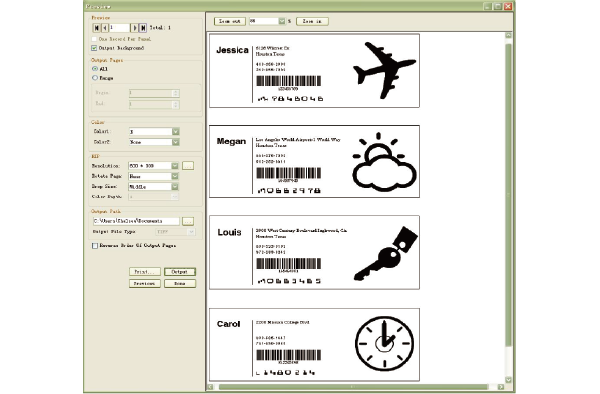

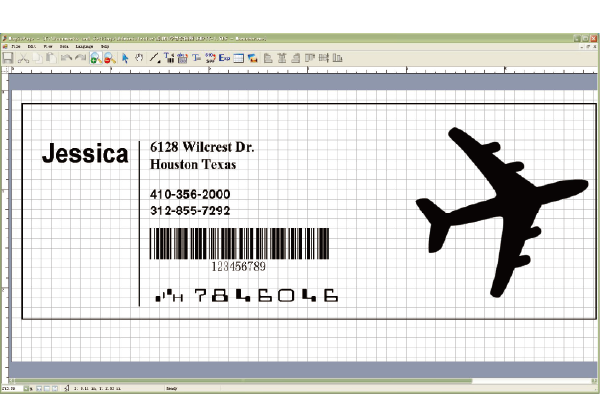

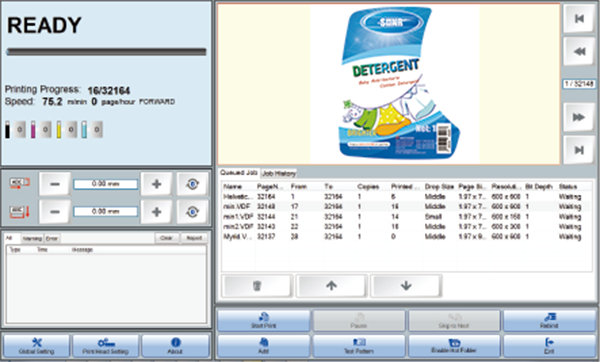

Morpho與MagicPage VDP軟件及PCS Pro軟件無縫對接工作，打造出高效的VDP工作流程。MagicPage VDP軟件用戶可通過豐富的編輯工具設計和修改輸出模板。安裝在主機的專業打印機控制軟件 PCS Pro，提供友好的圖形用戶界面，既可交互控制Morpho系列噴墨打印引擎，又可設置其選項、跟蹤打印狀態。
