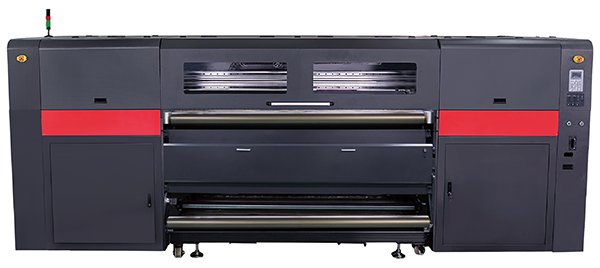

FR19
高效能工業級熱升華打印機

FR19 是我們研制的一款高效能工業級熱升華噴墨打印機，提供最大1.9m的打印幅寬，線性打印速度高達150m/ hr. , 專門為高速高質量的熱轉印紙打印而開發。 FR19打印機配備高度集成的噴頭小車、升級的收放卷系統、增強版的多段式烘干系統和先進的Degas系統，有助于提供穩定可靠的打印質量，有效降低客戶打印成本。 FR19是高產能熱轉印紙打印客戶的理想選擇。

最多8 個工業級高精度噴頭，實現卓越的雙向打印
強大的 CMS 色彩管理系統
全自動噴頭維護與墨霧收集裝置
卷筒處理重達120kg的熱轉印紙
共 8 個獨立墨水通道，5L/ 主墨罐
LED 看樣燈

FR19
FR19
FR19
FR19

功能特性

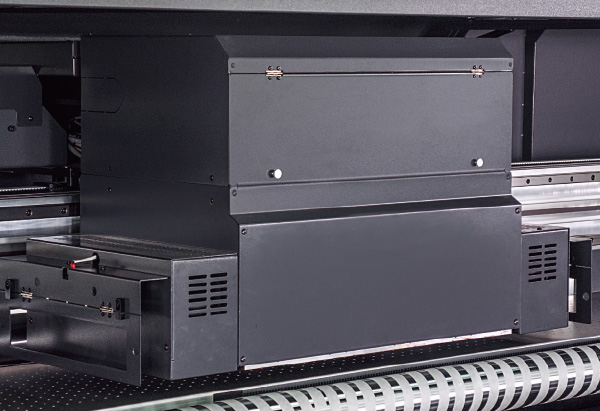

高度集成的噴頭小車

加寬型噴頭小車可容納更多噴頭，每 pass 打印寬度更寬，有效提升打印效率。
美科藝的噴頭排列方法，解決常見的雙向色差問題。不管是從滿底深色到漸變色，還是從人像圖案到鮮艷花型，實現顏色密度一致、過渡一致，保真度高。
配備數字壓力表的智能負壓控制系統確保噴頭在最高點火頻率下實現高質量打印。
Z 軸高度電動調節裝置可根據打印及維護時的不同需求準確控制噴頭高度。
集成式墨霧收集裝置有效改善作業環境，保護電子電路。
自動噴頭防撞機構，緊急情況下及時停止運動的噴頭小車，有效保證噴頭安全。

增強版的多段式烘干系統

FR19 噴墨打印機的烘干系統由三段烘干模塊組成。各烘干模塊的溫度可分開控制。在打印完的熱轉印紙被卷起前，高效的烘干系統可實現良好的墨水吸附并確保墨水有效干燥，避免由于墨水遷移而造成重影或翻版。

自動噴頭維護系統 噴頭自動維護系統采用一體化結構設計，小巧緊湊，可實現自動壓墨、刮墨和保濕等關鍵噴頭維護環節。

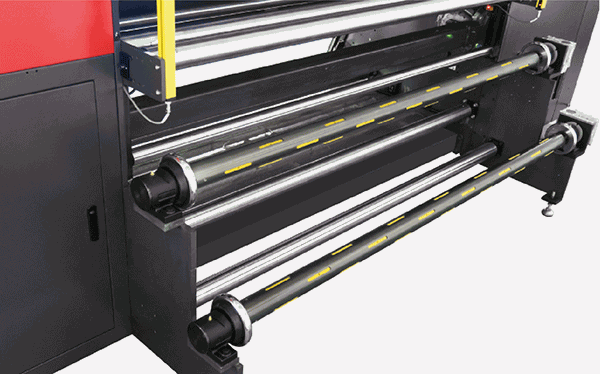

升級的收放卷系統 根據打印介質的厚度以及卷筒的直徑，收放卷系統準確地控制收放卷的張力和速度以保持走紙平直。

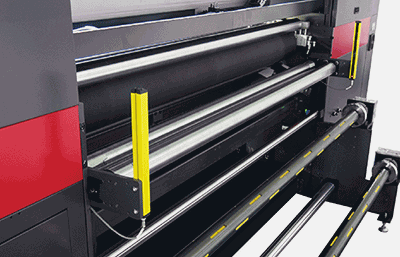

實時安全監控裝置 2 個光幕傳感器實時監控打印區域，應對打印過程中的意外干擾，從而保障打印安全。

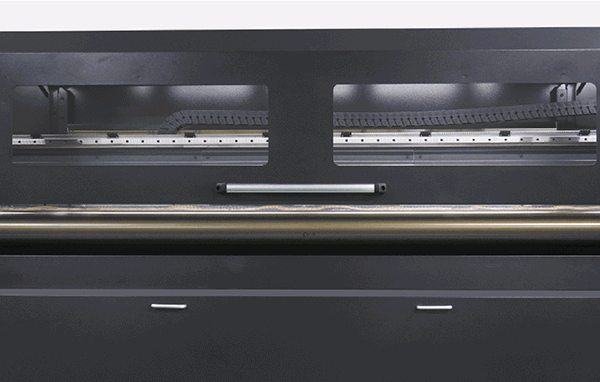

LED 看樣燈 FR19 配備了 LED 看樣燈，方便及時查看印品的質量問題，實現理想的打印質量和準確的色彩復現。

無縫打印重復圖案

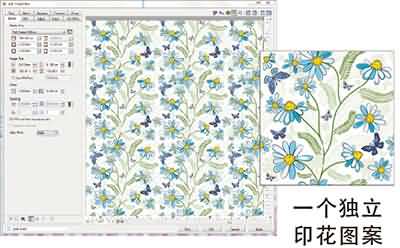

重復拼接印花圖案您只需添加一個獨立印花圖案至 ColorPRINT 軟件中，而不必浪費時間用設計軟件創建包含許多重復圖案的大文件。ColorPRINT 軟件還提供豐富的設置調整重復圖案，例如間隔尺寸，鏡像方式以及單排、多排或斜紋排列的控制。

無縫打印重復圖案 ColorPRINT 軟件不僅可 RIP 包含很多重復圖案的整體文件，獲得理想打印質量；也可僅 RIP 單個重復圖案，獲得快速的 RIP 速度。采用 halftone 算法，ColorPRINT 軟件有效消除了重復圖案間的接縫。PCS（打印機控制軟件）也可利用單個重復圖案的 RIP 后數據實現打印，并適應待打印介質的長度及寬度。

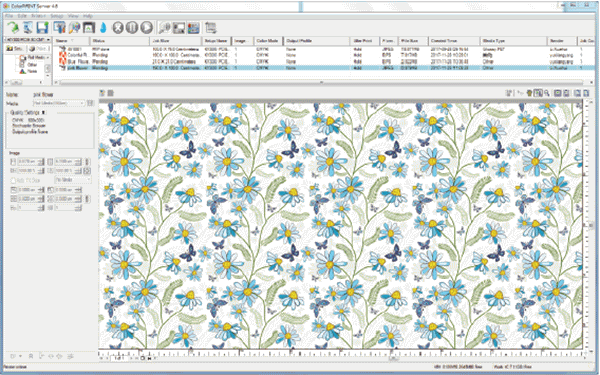

ColorPRINT-主界面

ColorPRINT-重復拼接

先進的Degas系統實現穩定打印由于壓電晶體反復地被加壓和減壓，難以避免地會導致墨水內氣體的聚積。FR19 打印機采用中空纖維隔膜 Degas 系統，能有效阻止影響噴嘴性能的氣泡的形成，從而獲得穩定可靠的打印質量。	Degas 系統

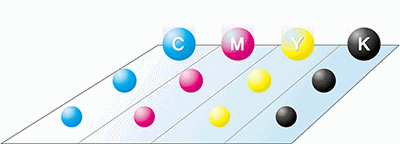

可變墨滴尺寸控制技術及灰度打印 FR19 打印機支持灰度打印，美科藝的 VDS（可變墨滴尺寸）控制技術將噴頭多級墨滴大小控制與 ColorPRINT RIP 軟件相融合，可高質量打印細膩的皮膚色調、平滑的漸變、清晰銳利的小字和線條，助您收獲高質量的最終印品。	可變墨滴尺寸控制

專業的數碼印花打印機控制軟件安裝于主機的打印機控制軟件（PCS）專為數碼印花打印而設計。發送打印、終止、暫停、繼續及重置的作業控制命令實時顯示數碼印花打印作業的狀態信息提供噴頭設置、噴頭校準及噴頭清洗功能內置墨量估算功能，提前計算每項數碼印花作業的墨水消耗

應用領域

家紡軟裝：窗簾、內飾織物、燈罩、桌布等

服裝服飾：時裝、運動裝、泳衣、夾克衫等

柔性標識：旗幟、橫幅、室內裝飾畫、掛毯、錦旗、POP展示、展覽展示等

技術參數

打印技術	DOD 微壓電噴墨打印技術

噴頭控制	自動電壓和溫度控制針對灰度打印的可變墨滴尺寸控制自動噴頭維護系統

介質處理	卷到卷；自動收放卷系統 Z 軸高度：0-25mm；Z軸高度電動調節裝置最大打印/ 介質寬度：1900mm 最大卷筒直徑：400mm 卷筒芯內徑：76mm 最大卷筒重量：120kg 最大介質厚度：1.4mm

介質類型	熱轉印紙（克重≥45g ）

墨水	CMYK 熱升華染料墨水; 共8個獨立墨水通道，5L/ 主墨罐自動供墨系統 智能負壓控制系統

RIP 軟件	ColorPRINT RIP 軟件

打印機控制界面	打印機控制軟件（PCS）；彩色 LCD 控制面板

接口類型	高速以太網 (1000Mbps)

操作環境	溫度：16-28℃ (61-82℉)；相對濕度：40-60%；海拔：1000m以下

電源要求	頻率：50/ 60Hz；電源：230V±10%；功率：11.4KW/ 52A

機器尺寸 (W × D × H)	4600mm × 1750mm × 2050mm

應用軟件

ColorPRINT


主界面	打印質量設置

ColorPRINT 是專門針對工業級噴墨打印應用設計開發而成的專業 RIP 軟件。ColorPRINT 提供快速的 RIP，可靠高效的打印生產以及精簡的工作流程，可為用戶輕松呈現平滑的漸變、生動的圖像和邊緣清晰銳利的小字號文本。ICC 顏色管理流程確保生動、逼真的顏色輸出。ColorPRINT 提供的 ColorPRINT PS 和 ColorPRINT Server 兩個版本分別滿足中等規模用戶和大規模用戶的不同需求。
